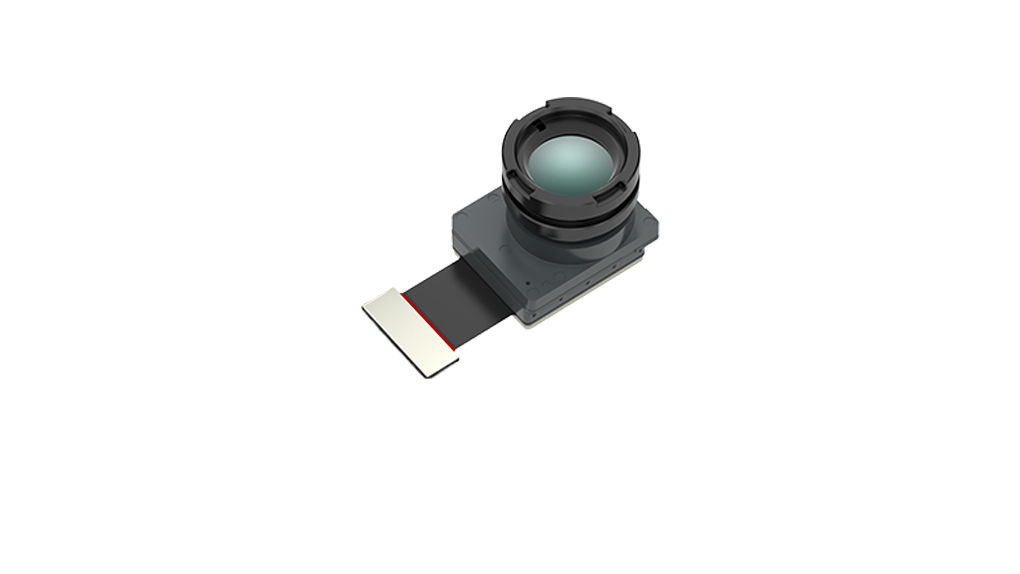

Неохлаждаемый инфракрасный микромодуль
Размер 17x17 мм (PCBA), более компактный и интегрированный
Вес составляет всего 3,8 г, конструкция легкая, а степень защиты всего устройства достигает IP67
Инфракрасный детектор на уровне WLP 256x192/12 мкм
Новое поколение алгоритмов обработки наложенных изображений обеспечивает более четкое изображение
Диапазон измерения температуры-20℃～150℃，100℃～550℃
Предоставьте комплект для разработки SDK версии Windows/Linux/ARM
RAW/YUV/BT. 656 цифровой видеовыход
Модель | UMB212 | |||||||
Разрешение | 256×192 | |||||||
Пиксель | 12μm | |||||||
Спектральный | 8~14μm | |||||||
NETD | ≤50mK | |||||||
Выходные данные | 14bit Raw | |||||||
Частота кадров | Измерение температуры: 25 Гц, ночное видение: до 50 Гц | |||||||
Метод | Ручная | свободная фокусировка | Электрический фокус | |||||
Объектив (угол обзора по горизонтали/фокусное расстояние) | 13°/13mm | 17.5°/10mm | 25°/ 7mm | 56°/ 3.2mm | 90°/ 2.1mm | 17.5°/10mm | 25°/ 7mm | 56°/ 3.2mm |
Вес (грамм) | 20 | 8.5 | 6.9 | 3.8 | 8.8 | 10.9 | 7.8 | 6.8 |
Размер PCBA (mm) | 17×17 | |||||||
Цифровой видеоинтерфейс | USB2.0 / DVP / BT.656 / LVDS | |||||||
Аналоговый видеоинтерфейс | CVBS （PAL / NTSC） | |||||||
Рабочее напряжение | 3.3V±0.1V | |||||||
Типичное энергопотребление | 350mW | |||||||
Диапазон измерения температуры | -20℃~+550℃(-20℃~+150℃ | +100℃~550℃ Две передачи) | |||||||
Точность измерения температуры | ±2℃ / ±2% (Возьмите максимальное значение) (необходимо отрегулировать температуру всей машины) | |||||||
Рабочая температура | -40℃~+70℃ | -10℃~+60℃ | ||||||
Влажность | 5%~85% (Без конденсации) | |||||||
Температура хранения | -40℃~+85℃ | |||||||
Сертификация | RoHS 2.0 | |||||||
